中庭不能采用防火分隔水幕代替防火隔墙

时间：2020-10-26 08:30:37 来源：未知

一、《建规》5.3.2只允许实体墙、玻璃墙、卷帘三种分隔方式，没有包含防火分隔水幕。

《建规》5.3.2条文说明，推荐采用实体墙，有困难时可采用防火玻璃墙，若采用C类防火玻璃墙应配套冷却系统。冷却系统可采用闭式喷淋系统，也可采用冷却水幕系统。确实不能采用墙体的情况，允许特级防火卷帘，但不推荐。

规范很明确，只有三种分隔方法，且三种方式首选实体墙，其次玻璃墙，最无奈才选择卷帘，没有防火分隔水幕的选项。

美国NFPA101《生命安全规范》仅提出中庭允许玻璃墙代替实体墙，卷帘也没有提及许可。

采用防火分隔水幕代替防火隔墙，从规范层面上没有被许可。

二、防火分隔水幕不可靠，使用时要认真研究其与防火墙的等效性。

民用建筑防火分区之间因使用功能需要不能采用防火墙分隔时，可以采用防火卷帘、防火分隔水幕、防火玻璃或防火门进行分隔，但要认真研究其与防火墙的等效性，见《建规》5.3.3条文解释。

防火分隔水幕之所以没有等效性，原因如下：

1. 主要原因是防火分隔水幕只能防止火灾蔓延，不能防止烟气蔓延；中庭的防烟，也不是增加天花挡烟垂壁就能解决的，地面及栏杆都可以是烟气蔓延通路。

2. 防火分隔水幕可靠性远远不如墙体，水幕系统存在失效可能，如消防泵不能启动、缺水、系统启动不及时（消防泵允许从接到启泵信号5min后启动，火灾已经蔓延），甚至系统瘫痪的情况；

3. 即使系统能运行，也经常存在水幕不完整情况（原因多种），局部洞开的水幕，不能防止火灾蔓延。

水幕不完整原因，有受气流影响，物品、陈列设施影响，管线、设施影响，局部喷头堵塞等等。

三、防火分隔水幕宽度不小于6m，势必占用通道，影响通道疏散。

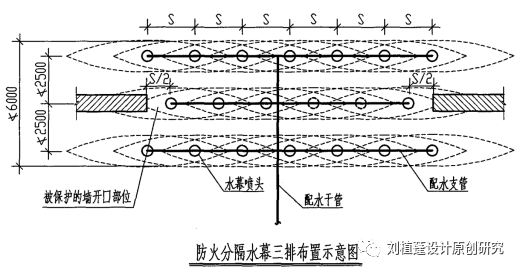

《喷规》7.1.16规定防火分隔水幕的喷头布置，应保证水幕的宽度不小于6m，采用水幕喷头时，喷头不应少于3排（见下图）；采用开式洒水喷头时，喷头不应少于2排。而中庭连廊，是人员疏散通道，窄的连廊，仅仅为3、4米宽，人员在水幕下疏散相当危险。

四、采用防火分隔水幕，设置挡烟垂壁存在困难。

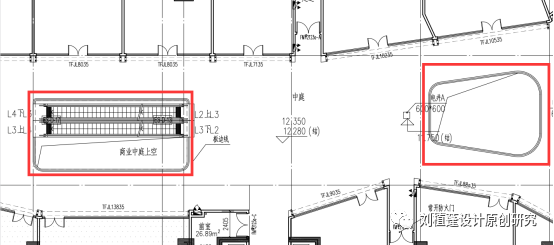

当中庭与周围场所未采用防火隔墙、防火玻璃隔墙、防火卷帘时，中庭与周围场所之间应设置挡烟垂壁。见《建筑防烟排烟系统技术标准》（GB51251-2017）4.1.3。分隔水幕往往设在楼层洞口四周（见下图），不规则形难以设置活动式挡烟垂壁，设固定式挡烟垂壁，又达不到通透的设计意图。

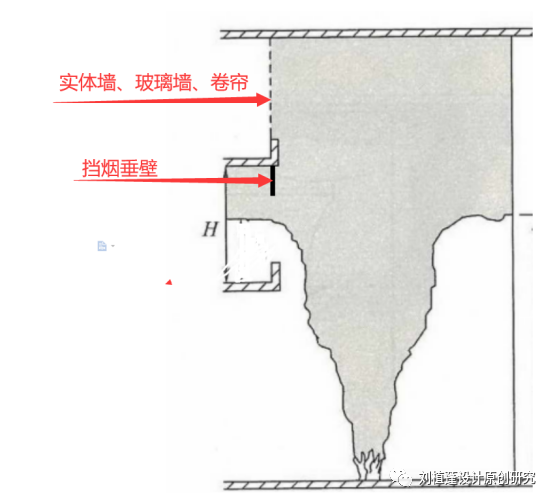

中庭每层设置挡烟垂壁，仅能在阻挡本层烟气向上蔓延起到一定作用，不能阻止洞口下方燃烧烟气向上蔓延到上面每一楼层每一防火分区。按《建规》5.3.2设置的实体墙、玻璃墙、卷帘任一种分隔方式，洞口下方燃烧烟气向上蔓延，只能限制在中庭范围内（见下图）。



五、防火分隔水幕只能局部应用，最长为15m。

《喷规》4.3.3，限制防火分隔水幕最大尺寸为15m（宽）×8m（高）的开口（舞台口除外）。最宽15m，不是150米宽的洞口加了9根构造柱，分割成10个<15m宽洞口，技术容不得玩文字游戏。也不是一个建筑内所有洞口加起来最宽15m，而是每两个防火分区之间共用防火墙开洞总宽15m，道理同防火卷帘门，见《建规》6.5.3及《<建规>图示18J811-1（2019修正版）》6.5.3。

限制水幕长度，有经济因素的考虑（《喷规》4.3.3条文说明），因为水幕的蓄水及耗水量太大。

中庭的防火卷帘可以不受长度限制（见《建规》6.5.3），原因是卷帘同样起到防火防烟功能，用3h特级卷帘代替1h防火隔墙,提高耐火极限弥补不可靠因素。

分隔水幕不能，是比卷帘更不可靠的一种分隔方式，等效性更差。在解决中庭防排烟、排水、影响疏散的研究和试验验证未有定论之前，不能贸然使用。

中庭不是防火分区，是特殊的防火单元，大的中庭，面积上下层相加有的超过两万平方，其防火隔墙或代替设施长度，少则大几十米，长的上万米，即使仅在楼板洞口四周设置，大的也有千米以上。这么大面积的防火单元，是实际需求迫使防火分隔手段的放宽，若进一步允许采用不可靠的防火分隔水幕代替分隔，带来的是建筑消防中防火分隔理念的混乱。

迫切需要更多消防研究和成果，指导中庭设计。

六、中庭采用采用防火分隔水幕的研究和展望

综上所述，在侧向或水平封闭式及折叠提升式防火卷帘的弊端暴露和限制使用之后，中庭的防火分隔成了设计上的一大难题，在中庭开洞四周设置防火分隔水幕，减少卷帘的采用，同时避免将大面积的连廊划入中庭防火单元，这种方式确实从技术和经济上有较高的优势。

但是，不论从技术上，从规范角度上，目前都不允许中庭采用防火分隔水幕代替防火隔墙。当建筑存在这种需求，需要更多技术人员研究和创新，并经试验检测，未来可期！



附一：普通民用建筑及工业建筑，防火分隔水幕可以局部代替防火墙、防火隔墙的场所

1. 一、二级耐火等级厂房（甲类厂房外），可以局部代替防火墙，见《建规》3.3.1（注1）。防火分隔水幕延时3~4小时（同防火墙耐火极限）。

2. 一、二级耐火等级厂房，当建筑间距不足，采用防火墙做外墙的情况，防火墙局部开口可以设置防火分隔水幕，详见《建规》3.4.1（注3）。防火分隔水幕延时3~4小时（同防火墙耐火极限）。

3. 民用建筑，当建筑间距不足，采用防火墙做外墙的情况，防火墙局部开口可以设置防火分隔水幕，详见《建规》5.2.2（注5）。防火分隔水幕延时3小时（同防火墙耐火极限）。

4. 民用建筑防火分区之间防火墙，可以局部采用防火卷帘、防火分隔水幕、防火玻璃或防火门进行分隔，见《建规》5.3.3条文解释。防火分隔水幕延时3小时（同防火墙耐火极限）。

例外，利用通向相邻防火分区的甲级防火门作为安全出口时，应采用防火墙与相邻防火分区进行分隔；此防火墙不能采用上述措施取代。见《建规》5.5.9及条文解释。

5. 建筑物的转角处防火墙两侧外墙开设门窗等洞口，且距离小于4米时，可以采用乙级防火窗、防火卷帘或防火分隔水幕等。防火分隔水幕延时至少1小时（同外墙耐火极限，虽然有些建筑外墙耐火极限低于1小时）。

附二：其他特殊建筑场所应用

1. 电动汽车分散充电设施防火单元的防火隔墙，见《电动汽车分散充电设施工程技术标准 》（GB/T51313-2018）6.1.5及条文解释。防火分隔水幕延时2小时（同防火隔墙耐火极限）。

2. 剧场的舞台口处，代替防火幕，个人认为防火分隔水幕延时3小时，理由是舞台口与观众厅之间防火隔墙耐火极限是3h（《建规》6.2.1）,取代隔墙的分隔水幕应同样为3h。虽然若设置防火幕，防火幕只需要1h。

3. 剧场舞台区通向舞台区外各处的洞口均应设甲级防火门或设置防火分隔水幕，如主舞台与侧舞台、后舞台之间，防火分隔水幕延时2.5小时（同防火隔墙耐火极限）。见《剧场建筑设计规范》（JGJ57-2016）8.1.4、8.1.5。

4. 专业厂房的特殊位置，如精细化工企业联合厂房相邻外墙需设连通口时，可用防火分隔水幕分隔。

5. 其他经过消防分析、实验证明的可采用防火分隔水幕的场所。
