备压式七氟丙烷与储压式七氟丙烷的比较
时间:2017-07-04 09:39:38 来源:未知
对于储压式
七氟丙烷系统, 规范要求管网容积不得大于液相容积的80 %, 很大程度上限制了储压式

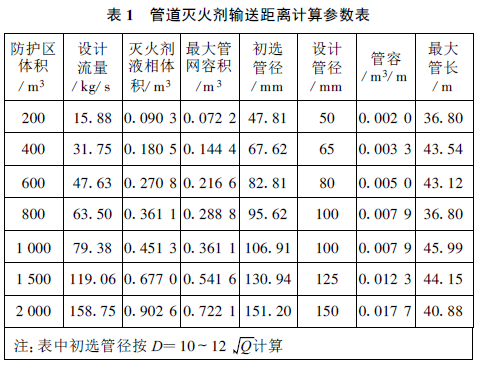

七氟丙烷系统灭火剂的输送距离, 对于机房类防护区, 灭火体积参数为8 %, 灭火剂喷放时间为8 s 的情况为例, 管道灭火剂的输送距离的计算参数见表1 所示。
对于中期压力, 根据GB 50370 -2005《
气体灭火系统设计规范》中式3 .3 .15 -3 , 储压式系统的中期压力随充装密度及管网容积的增加而减小,见图1 所示。

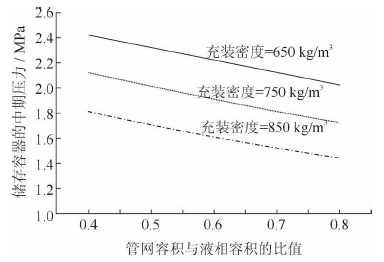

图1 不同充装密度下七氟丙烷中期压力图

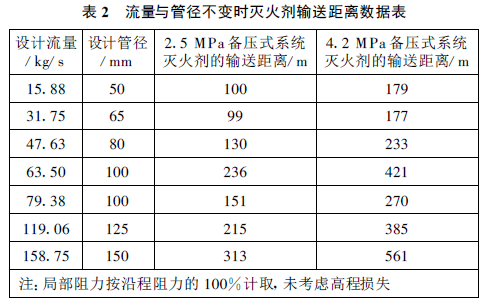

从图1 可以看出, 如果按气体灭火系统设计规范推荐的充装密度800 ~ 900 kg/m3 , 对于4 .2 MPa 储压式七氟丙烷系统, 中期压力将小于2 MPa , 实际允许的管网压力降小于1 MPa ;而对于4 .2 MPa 的备压式七氟丙烷系统, 灭火剂喷放时间内储瓶内的压力基本维持在4 .2MPa , 允许的管网压力降是储压系统的几倍, 因此灭火剂的输送距离要长很多。上述流量与管径不变时灭火剂的输送距离数据见表2 所示。
